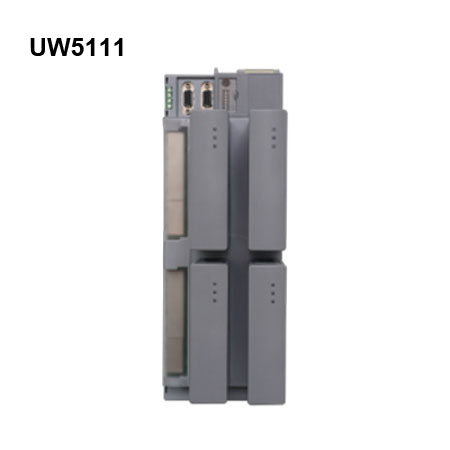

O módulo de entrada analógica de termopar de 8 canais apresenta um design de baixo consumo de energia e amplia a faixa de adaptabilidade de temperatura para desempenho aprimorado.
Características:
Condicionamento inteligente, suporta 8 canais de entrada de sinal de termopar analógico, software configura tipos de termopar (B, K, E, S, T, R, N, J), alta precisão em escala real;
Autocalibração online, compensação automática de temperatura ambiente e correção de ponto zero e ganho, sem necessidade de ajuste ou manutenção;
Existe isolamento elétrico completo entre o módulo e o sistema; o switch PhotoMos alterna o canal de varredura e há isolamento elétrico completo entre os canais para evitar interferências externas;
O módulo adota design de baixo consumo de energia e expande a faixa de adaptabilidade à temperatura;
Suporta compensação automática da extremidade fria do termopar, identificação automática de par quebrado e solução de problemas;
Equipado com um bloco terminal industrial combinado, a gaiola, a placa inferior da gaiola, a placa terminal e os cabos de conexão são eliminados para facilitar o uso e a manutenção do usuário;
Algoritmo de votação de entrada integrado, autoteste de entrada e mecanismo de relatório de falhas, solução de configuração única.
Parâmetros técnicos:
| Nome do parâmetro | Indicadores técnicos |
| Configuração do canal | 8 |
| Entrada analógica | Tensão: 0~20mV, 0~100mV, ±20mV, ±100mV Termopar: tipo B, K, E, S, T, R, N, J |
| Amostragem analógica | ±0,1%F.S. (excluindo erro de junta fria) |
| Erro de junção fria | ±2ºC |
| Rejeição de modo comum | ≥120dB |
| Interferência no modo serial | ≥60dB |
| Impedância de isolamento | ≥20MΩ @ 500V |
| Anti-interferência | EN61000-4-2 (ESD), Nível 3 EN61000-4-3 (RS), Nível 3 EN61000-4-4 (EFT), Nível 3 EN61000-4-5 (sobretensão), nível 3 EN61000-4-6 (CS), Nível 3 |
| Tamanho do módulo | 118 mm × 32 mm × 112 mm |
| Discagem infalível | GXAC |
| Consumo de energia | 1,5W |
| Temperatura de operação | -20C~70ºC |
| Bloco terminal correspondente | Módulo de comunicação UW7231 Bloco terminal universal de 4 unidades de entrada e saída UW7573 |
